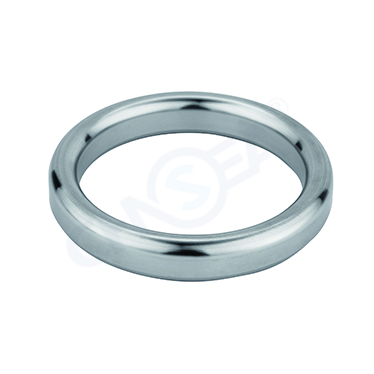

橢圓墊本質上是一種橫截面為橢圓形的金屬密封環，靠暴力變形實現極端工況密封。
它的密封形式是刀刃式壓入：橢圓金屬環（硬度故意比法蘭低）塞進梯形槽里，靠弧形頂部像刀切黃油一樣壓進法蘭斜面，形成永久性壓痕實現密封。首次擰螺栓只用七分力，設備升溫運行后再補刀鎖死，專門對付熱脹冷縮。
它有三個反常識設計：
一、故意做大尺寸
墊圈直徑比槽大0.3-0.6mm，硬擠進去靠變形彈力自緊密封。
二、23°黃金斜角
法蘭接觸面不垂直也不水平，專門設計23°傾角平衡壓緊力和防崩裂。
三、一次性烙印
用過后墊片和法蘭槽互相留下專屬凹痕，強行復用必漏。
橢圓墊就是一種專治高溫高壓和各種不服氣的墊片，靠壓痕自鎖、用一次刻終身，適用于加氫反應器、化工炸藥設備！
