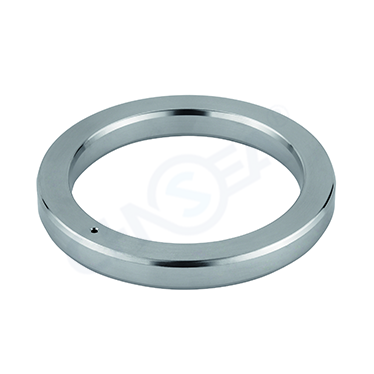

八角墊安裝失敗需要結合關鍵的幾點原因進行分析，常見的故障排序如下：
一、尺寸沖突（占故障率60%）
?環號型號錯誤?：R23/R34/R45等型號與法蘭梯形槽不匹配。應對照HG/T 20633標準核對環號。
截面傾角偏差：標準傾角23°（實測＞25°即無法嵌入）。應用投影儀檢測傾角，超差則返廠。
外徑過大：法蘭槽寬應比墊片外徑大0.3-0.5mm。應用千分尺測量槽寬與墊片外徑差。
二、密封面硬傷（占故障率25%）
?法蘭梯形槽損傷：徑向劃痕深度＞0.1mm會導致泄漏，強行安裝就會壓碎墊片！應用油石打磨至Ra≤3.2μm。
八角墊邊緣缺損：磕碰導致局部變形＞0.2mm，卡入時阻力激增。應該用細銼修平缺損處，禁止打磨密封斜面！
三、對位偏差陷阱（占故障率10%）
法蘭平行度超差：兩個法蘭間隙差＞1mm（管徑≤300mm時），螺栓預緊力失衡。應松開螺栓重新校正，必要時加調整墊片。
螺栓孔錯位：錯孔量＞螺栓直徑5%以致于螺栓無法自由穿入。嚴禁擴孔或暴力穿螺栓，會拉傷螺紋。
四、清潔度失控（占故障率4%）
焊渣/金屬屑：卡在槽底導致墊片無法落位。應用壓縮空氣+銅絲刷清理。
纏繞石墨帶：錯誤操作導致墊片增厚（嚴禁添加任何填料）。應徹底清除石墨殘留。
?防銹油殘留：降低摩擦系數→安裝時墊片打滑移位。應用丙酮擦洗密封面。
五、安裝操作錯誤（占故障率1%）
暴力錘擊墊片?：導致八角墊塑性變形以致于密封帶失效。應用手按壓，讓螺栓漸進加載。
預緊順序錯誤?：未按十字交叉順序擰緊導致法蘭偏斜卡死墊片。應分三次加載扭矩（30%/60%/100%）。
分享個終極自檢方法，在安裝前，將八角墊放入梯形槽旋轉45°，接觸線須連接無間斷。再用塞尺檢查墊片和槽底間隙，≤0.05mm為合格?。
